影像小碟RTK提供DLG的成果数据

土方测量是一个大家说起来都不屑一顾的话题,因为大家都太过熟悉。但凡和测绘沾边的项目,多多少少总会接触一些土方测量。当然聊起这个项目的工作路线,大家也都如数家珍,全站仪,RTK,无人机,机载激光,大面积的图斑变化甚至会用到遥感,Sar等技术。这些设备的价值从几千到几千万跨度极大,能够全部配备并熟悉使用的却少之又少,大部分作业单位都停留在RTK和无人机这个阶段。


那么在这里面有没有一种新的手段能够快速的解决RTK慢,无人机专业性强的缺点,却又性价比的方案呢?让我们一起探究一下把摄影相机装进传统的RTK能给我们的日常工作带来哪些微妙的变化吧?



项目背景


本项目隶属于河南省第五建筑工程公司雪松路南延下穿陇海铁路及周边配套设施改造项目。该项目是郑州市高新区与中原区交通主干道雪松路的二期工程,道路通车验收后将对高新区居民外出提供极大的方便。设计路长2.583公里,设计路宽50米,征地范围红线沿道路中线两侧外扩100米。征地范围内包含陇海铁路线,废弃村庄,果园等典型城市郊区地貌特征。



项目需求


2022年6月13日,项目部接到高新区管委会通知,道路施工产生的大量建筑垃圾及土方施工单位未有效管理,随意堆放,已有塌落危害正常人行道路的风险,要求两天内清理至规定位置并对方量及施工过程如实造册上报记录。


痛点分析


在土方测量项目中,大部分作业单位常用设备还是RTK和无人机,在大型土方测量上,无人机专业性强,对测量操作人员要求高,多数作业单位缺少专业飞手。而传统RTK由于使用点目标采集作业,需要人工测量每个点位,工作量大,耗费的时间长,还容易漏测、多测。且由于土方地表凹凸不平,测量难度大、危险性较高。


有没有一种性价比的方案,能够解决RTK采集慢、无人机专业性强的不足呢?


实施方案


由于项目部已有一台中海达小碟工程版,且使用较为熟练,基于集团公司对新技术的重视,本次土方测量采用两种*不同的技术手段来实现,并对结果和做分析评估,分别如下:



▲A组小碟RTK作业流程

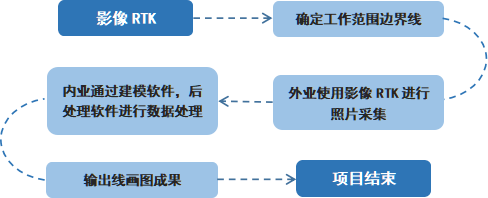

▲B组影像RTK作业流程


►►►

项目内外业实施




通过本次测试,我们不难发现利用高精度RTK结合高清摄像头进行影像测量的方式和我们传统的RTK测量有极大的不同,其更加接近于近景摄影测量的范畴。主要表现在以下几点:


一、同样的外业采集,影像RTK所用的时间更少。依靠于图像采集的方式,影像RTK单次采集获取的是一个面目标,而传统的RTK则是点目标。


二,虽然表面上看影像RTK内业处理数据更为复杂,实际上由于单张照片字节数较小,照片数量也很小,对计算机的硬件要求也不高,处理起来的时间*可以弥补在外业采集所耗费的时间。


三、成果方面传统的RTK只能提供DLG的线画图数据,历史留证存储问题只能靠该数据恢复提供。而影像RTK除了可以提供DLG的成果数据外,还可以提供地区的三维模型,高清正射影像,DEM模型等数据,且目前该类数据对于施工进度的判断及政府的决策管理有更加真实,更加直观的效果。
